Меню Analyze — анализ звука


Было бы странно, если бы такой редактор, как Cool Edit, позволяя записывать, редактировать, обрабатывать и генерировать звуки, не имел бы средств для их анализа. И действительно, такие средства имеются.

2.7.1. Frequency Analysis — проведение частотного анализа

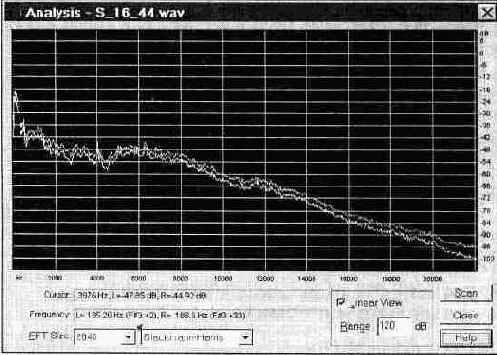

Окно диалога Analysis частотного (спектрального) анализатора звука показано на рис. 2.55.

Когда вы открываете окно Analysis,

происходит предварительный расчет спектра короткого фрагмента сэмпла, начало которого совпадает с позицией мар-


Рис. 2.55.

Спектральный анализатор

кера. Если же выделен фрагмент сэмпла (или даже весь сэмпл), анализируется выборка сигнала, расположенная посередине выделенного фрагмента. Понятно, что на основании выборки невозможно получить полное представление о спектре сигнала. Чтобы произвести спектральный анализ всего выделенного звукового фрагмента (или всего сэмпла) нажмите кнопку Scan. Спустя некоторое время после завершения расчета спектра изображение изменится. Расчет производится раздельно для правого и левого каналов. На графике кривые спектрограмм для разных каналов отображаются разными цветами.

Обладая некоторым опытом общения с анализатором и профессиональным чутьем, можно, например, разыскать на графике даже небольшой выброс, в котором сосредоточена основная часть энергии помехи, а затем, с помощью фильтра удалить его из спектра сигнала, существенно улучшив при этом отношение полезного сигнала к шуму.

Если график покажется мелким, вы можете сделать его побольше традиционным для окон способом (ухватившись мышью за краешек окна).

А теперь рассмотрим график повнимательнее. По горизонтальной оси откладывается частота в герцах, по вертикальной — уровень компонентов сигнала на этой частоте. При включенной опции Linear View, горизонтальная ось размечается линейно. Если эта опция выключена, то по горизонтали устанавливается логарифмический масштаб. В поле ввода Range

задается диапазон значений по вертикальной оси. В поле Cursor

отображается позиция указателя

мыши на спектрограмме.
